Pasador Partido Din 1481

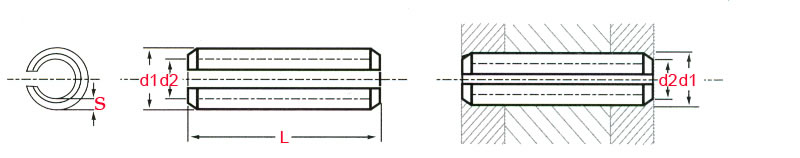

Dimensiones en milímetros
  Antes del Montaje
d diámetro nominal
2,0
2,5
3,0
3,5
4,0
4,5
5,0
6,0
7,0
8,0
9,0
10,0
12,0
13,0
14,0
16,0
d1 diámetro exterior 2,3 2,8 3,3
3,8
4,4 4,9 5,4 6,4 7,5 8,5 9,5 10,5 12,5 13,5 14,5 16,5
d2 diámetro interior 1,5 1,8 2,1 2,3 2,8 2,9 3,4 3,9 4,5 5,5 5,5 6,5 7,5 8,5 8,5 10,5
S Espesor de pared 0,4 0,5 0,6 0,75 0,8 1,0 1,0 1,25 1,5 1,5 2,0 2,0 2,5 2,5 3,0 3,0
  Después del Montaje
d diámetro máximo del agujero 2,1 2,6 3,1 3,65 4,15 4,65 5,15 6,15 7,25 8,25 9,25 10,3 12,3 13,3 14,3 16,3
d1 diámetro nt. min. 1,2 1,5 1,8 2,0 2,4 2,5 3,0 3,5 5,0 5,0 5,0 6,0 7,0 8,0 8,0 10,0



Del diámetro 2 a 8 mm lleva chaflán de 30° en ambos extremos     -   Del diámetro 9 a 50 mm lleva chaflán de 15o en un extremo

 Ejemplo de designación: Pasador Partido de 10 mm de diámetro nominal y 40 mm de largo
(Pasador Partido 10 x 40 DIN 1481 )


El diámetro  nominal del Pasador Partido , equivale al diámetro del agujero de alojamiento (   de la mecha a usar).

Tolerancia del agujero de alojamiento: H12

Tratamiento térmico: templado y revenido a HRc - 45 a 53 Acero para resorte.

Tolerancia en el diámetro exterior:
de 1 a 2,5 mm    + 0,1 mm
de  3 a  5 mm     + 0,2 mm
de 6 a 50 mm     + 0,3 mm

Tolerancia en largos: Hasta 24 mm +0,50 mm
 desde 25 mm en adelante    +1,00 mm

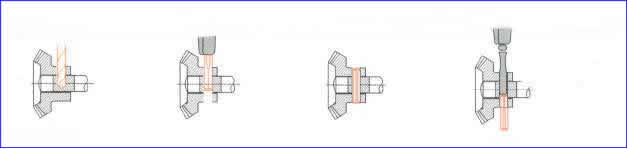

Aplicación
1
2
3
4
Solamente perforar el agujero de alojamiento.
Clavar con martillo o a presión.
Espina armada.
Se quita en cualquier sentido, con martillo y punzón.

Pasador Partido, espinas elásticas o Pin elástico son cuerpos cilíndricos huecos, que longitudinalmente tienen una ranura de un extremo a otro y un chaflán en uno o en los dos extremos (según el diámetro nominal) para facilitar el alojamiento en las partes a fijar. Antes de ser alojado el Pasador Partido  tienen un diámetro nominal del agujero de su alojamiento; cuando el Pasador Partido es introducido en el agujero queda comprimido y retenido, debido a la fuerza elásticas ejercida contra las paredes de dicho agujero, la ranura se reduce pero sigue permaneciendo abierta. Para colocar el Pasador Partido no se precisa repasar el agujero, basta con taladrar directamente con la mecha a la medida nominal. El uso del Pasador Partido  representa una considerable reducción de costos, dado que su montaje queda muy simplificado.
Permiten reducir el peso de las instalaciones.  Permiten una fijación segura debido a la potente presión del contacto ejercida sobre las paredes del agujero y una extracción simple.
Elevan resistencia a la fatiga bajo cargas alternadas debido a las características elásticas del material.
Son empleadas en la fabricación de automóviles, máquinas agrícolas, viales, mineras y dispositivos  mecánicos. Sinónimo de las espinas elásticas  es pasadores elásticos o espigas.  El Pasador Partido standard son  fabricadas en acero para resortes cuya composición química es la siguiente:

                                                                .
Carbono máx. 0,75    Manganeso 0,60 - 0,90   Fósforo máx.   0,04    Azufre máx. 0,50


La dureza  del Pasador Partido es de 45 a 53HRc.
El Pasador Partido  Standard son fabricado controlando cuidadosamente las medidas y respetando las  tolerancias indicadas en la norma DIN 1481 la cual ha sido reemplazada por EN28752.

Medidas Pasadores Partidos
  Largos
10 12 14 16 20 24 26 30 36 40 50 60 70 80 90 100 120

G

r

u

e

s

o

s

1,5       x
2 x x x x x x x x   x
2,5   x   x x   x x
3 x x   x x x x x x x x
3,5         x     x   x x
4   x   x x   x x x x x
4,5                   x x x
5         x   x x x x x x x x
6         x     x x x x x x x x x
7           x   x   x x x   x
8             x x   x x x x x   x
9                   x x x
10               x   x x x   x   x
12                   x x x   x   x
14                           x   x
16                               x x
